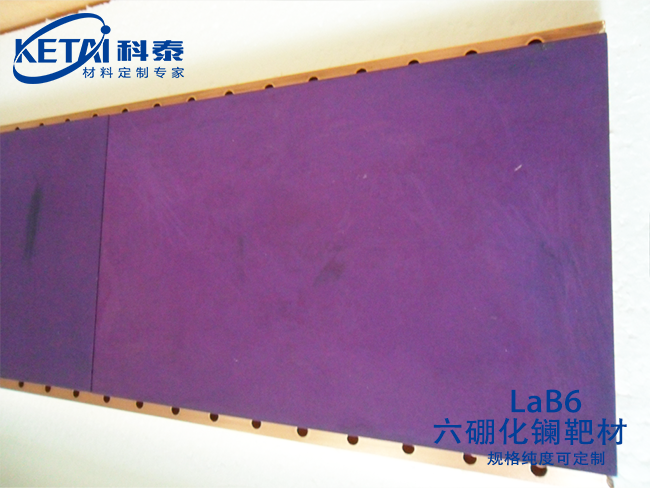

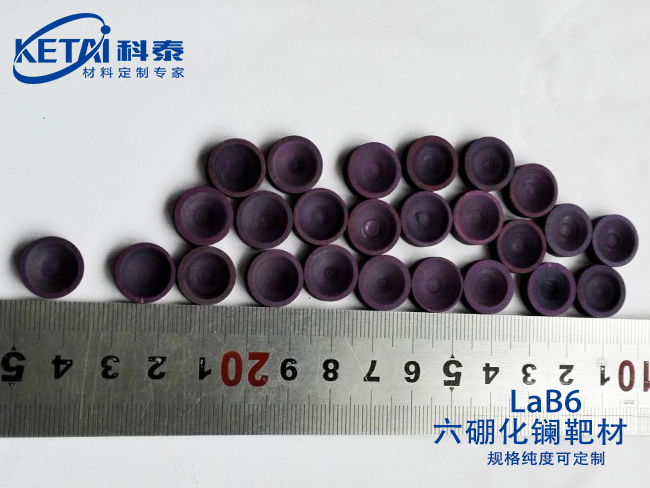

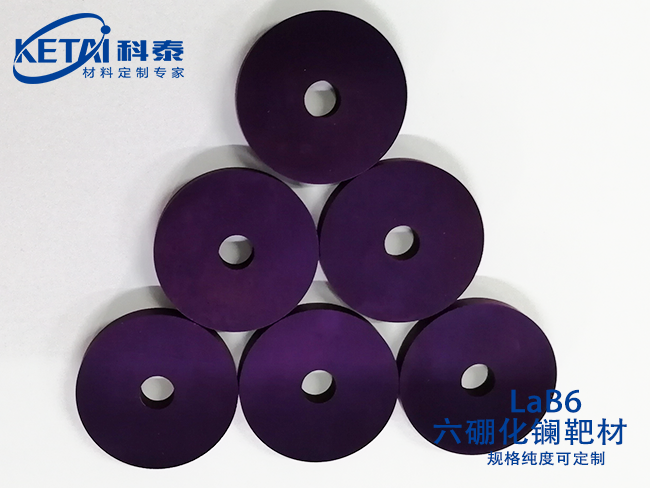

六硼化镧（LaB6) 靶材产品概况

六硼化镧（LaB₆）基本性能

① 基本标识

② 热学性能

③ 力学/物理性能

④ 电学/发射性能（核心优势）

⑤ 化学性能

六硼化镧（LaB₆）薄膜和你之前问的二硼化物（TiB₂/ZrB₂ 等，硬质/阻挡）定位完全不同——它凭借极低功函数（φ≈2.4–2.7 eV）、高熔点金属性、耐离子轰击，主打场发射/热发射阴极膜 + 特殊透明/彩色膜，具体如下：

① 场发射/热发射阴极薄膜（最主要）

LaB₆ 功函数仅 2.4–2.7 eV（低于 W 丝 4.5 eV、Mo 3.9 eV），薄膜或尖端阵列可作：

场发射显示器（FED）冷阴极膜/尖阵列

微波管/电子枪栅控发射极膜

TFT‑LCD 背光源电子源原型（研究级）

优点：开启电场低（~3–10 V/μm）、发射电流密度高（>10 A/cm² 尖阵列）、耐离子轰击优于 MgO/CNT

通常 DC/RF 磁控溅射 LaB₆ 靶 → 基板 400–600℃ 或后退火（真空）→ 近化学计量 LaB₆ 膜

② p‑型透明导电/彩色装饰膜研究（特色）

LaB₆ 纳米颗粒分散或适当缺氧膜在可见光有等离子体吸收（~600–700 nm）→ 呈深红紫/青铜色

少数研究用于：

耐热透明电极（p‑型，与 n‑ITO 配对 PN 结研究）

建筑/汽车节能调色膜（近红外屏蔽 + 可控色度）

防伪/装饰硬质彩色膜（与 TiN、TiC 色调不同）

③ 抗二次电子发射/等离子面对材料（小众）

低二次电子发射系数（δmax<1.5）+ 耐离子溅蚀 → 研究用于：

微波器件内壁抑制 multipactor（二次电子倍增）

聚变装置第一壁候选涂层（小样本）

④ 梯度/复合功能层

LaB₆ 薄膜作 W/Mo 基体表面发射增强层（加固阴极寿命）

与 MgB₂、TaB₂ 复合做功能梯度超导/发射膜（研究阶段）
六硼化镧（LaB₆）陶瓷体/烧结块/单晶的用途，和薄膜（场发射膜、彩色膜）不同——主打热阴极电子源 + 高温结构元件 + 晶粒细化添加剂，是 LaB₆ 最经典的大宗工业用途：


六硼化镧陶瓷/块体用途

① 热阴极电子发射源（最核心、最大宗）

SEM / TEM / 电子探针（EPMA）灯丝：单晶或高密烧结 LaB₆ 尖（〈310〉取向佳），工作 ~1500–1700℃

亮度 比 W 丝高 5–10×，寿命长 10–30×（真空 ≤10⁻⁵ Pa）

开启温度低（~1300℃ 有发射），功函数 2.4–2.7 eV

电子束焊 / 电子束熔炼炉阴极、大型加速器注入器阴极（高流强版用 LaB₆ 多晶块加工尖）

形式：单晶尖、热压烧结块（加工成发叉/直热式尖）、CVD 涂 LaB₆ 于 W 基底

✅ 这是 LaB₆ 陶瓷最主要商业价值，和 TiB₂（刀具）/ TaB₂（阻挡）完全不同赛道

② 真空高温炉发热体 / 耐热元件（小众）

LaB₆ 熔点 ~2210℃、导电好 → 可作 真空电阻加热元件（棒/片）或测温屏蔽件

使用温区 1500–2000℃（真空/还原气氛），空气中 >600℃ 氧化失效需保护

比 W / Mo 易加工（硬度较低），但抗氧化差限其普及

③ 金属基复合材料晶粒细化剂（铸造添加）

微量 LaB₆（0.1–0.5 wt%）加入 Al / Mg / Ti 熔体​ → 原位生成 AlB₂ / TiB₂ 细小颗粒 → 晶粒显著细化（晶粒细化剂/变质剂）

优于传统 Al‑Ti‑B 线在某些铝合金（防 Ti 中毒）

形式：LaB₆ 粉末或压制芯线直接投入熔池

④ 等离子面对材料 / 特殊核/光学陶瓷（研究/小批）

低 Z（原子序）、耐离子轰击 → 聚变装置限制器候选涂层/块（研究）

中子吸收截面适中 + 高熔点 → 特殊核陶瓷填料（少量）

紫外/可见吸收边可调 → 特种滤光陶瓷研究（非常规）
