Ketai new materials can provide customization of any combination of materials with almost all elements (except radioactive elements) in the "yuansuo periodic table". Some products have not been updated in time. Please consult customer service for special customization needs.

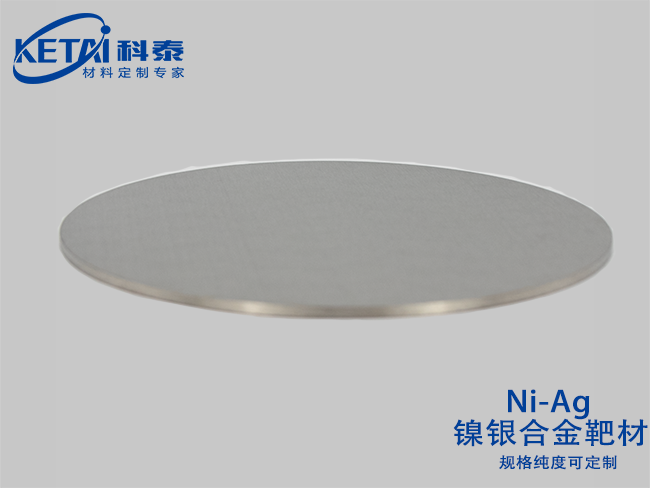

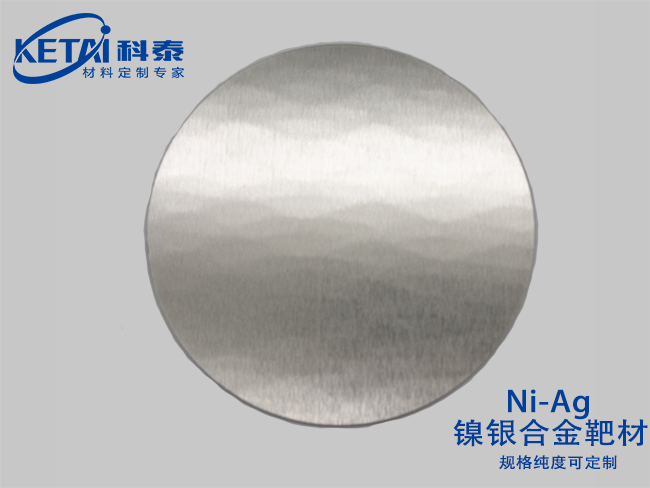

| 镍银合金靶材(Ni-Ag)essential information | |
| Molecular formula | Ni-Ag |
| purity | 99.5% |
| CAS No | |
| Molar mass | |
| density | |
| melting point | |
| boiling point | |
| Solubility (water) | |
镍银合金(Ag 75-95at.%)靶材采用电解镍(≥99.98%)与超高纯银锭(≥99.999%)为原料,通过真空感应熔炼+梯度冷却轧制工艺制备的高端电子功能溅射靶材。核心特性包括:
•双相纳米结构(FCC银基体+纳米级NiAg₄有序强化相,尺寸20-80nm)
•极限低杂质(O<20ppm, S<2ppm, Cl<10ppm)
•理论密度>99.95%(孔隙率<0.008%)
•特殊织构优化((111)面取向度>95%)
在DC磁控溅射中实现膜层电阻率≤2.1μΩ·cm,附着力**>50MPa**。
核心价值源于双相协同强化与极致表面效应
➊ 电子级导电-强度平衡
•电导率 **>85% IACS(接近纯银的95%导电能力)
•纳米压痕硬度 H=1.8GPa**(较纯银提升400%)
➋ 极端环境可靠性
•抗电迁移阈值 **>3x10?A/cm'(满足1nm线宽芯片互连)
•抗硫化寿命(85°C/85%RH H,S)>10,000h**(大气腐蚀速率降低95%)
➌ 生物医学功能
•广谱抗菌率 **>99.99%@24h(含铜离子缓释设计)
•细胞毒性 0级**(符合ISO 10993-5人体植入标准)
| 镍银合金靶材(Ni-Ag)Product application |
◉ 芯片封装核心材料
▸ 2.5D/3D集成硅转接板导电层(接触电阻 <5×10⁻¹⁰Ω·cm²)
▸ 晶圆级封装(WLP)再布线层(线宽/线距 ≤1μm)
◉ 高端医疗植入器械
▸ 神经电极刺激界面层(电荷存储容量 **>120mC/cm²**)
▸ 骨科植入物抑菌镀层(细菌附着率降低 **>99%**)
◉ 航天电子系统
▸ 卫星星载相控阵天线(信号损耗 <0.05dB@40GHz)
▸ 深空探测器电接触部件(-180~200℃接触电阻波动 <2%)
◉ 消费电子升级
▸ 折叠屏手机转轴导电膜(弯折 **>500万次**)
▸ VR眼镜眼动电极(阻抗 <5kΩ@1kHz)
